XFlow 流體力學分析｜免網格的 CFD，讓複雜流體不再難搞
SIMULIA 達梭系統模擬產品｜CFD 流體力學（LBM）
XFlow 免網格 CFD 示意圖
傳統 CFD 最耗時的步驟之一，就是體積網格劃分。不只前處理耗時，複雜幾何一旦網格品質不佳，也可能影響求解穩定性與結果可信度。XFlow 用不同於傳統網格的方法，解決了這個問題。
XFlow 是 SIMULIA 旗下基於 Lattice-Boltzmann Method（LBM）的高保真 CFD 軟體。它採用粒子（Particle-based）方式模擬流體，不需要傳統的體積網格，改以自動生成的格子結構（Lattice）進行離散，這讓它在處理「移動幾何」、「自由液面」與「潤滑」這類複雜問題時，特別有優勢。

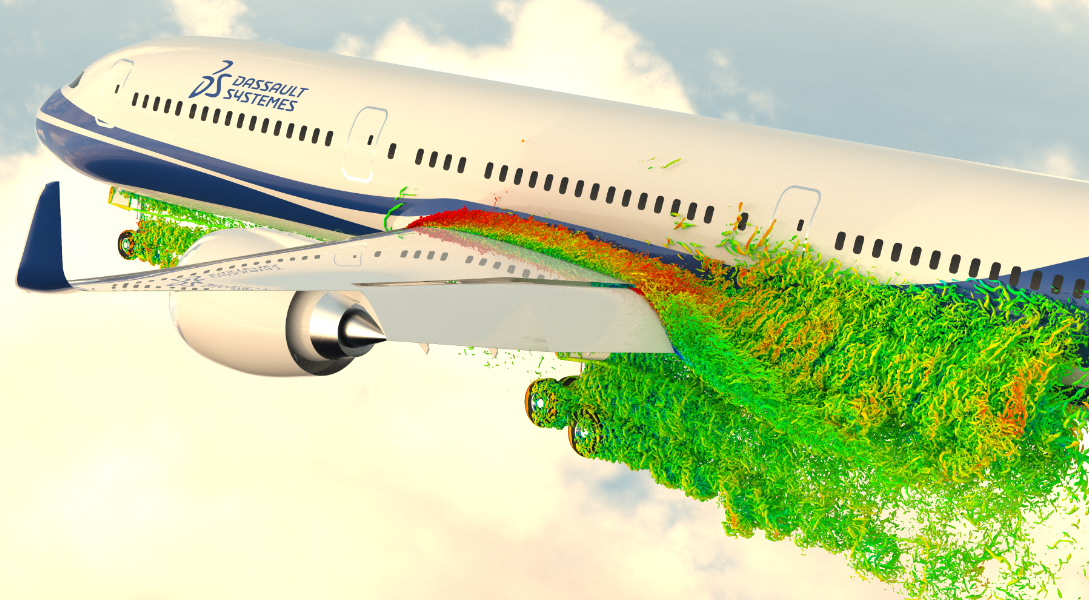

XFlow 可用粒子式 LBM 方法捕捉複雜幾何周圍的瞬態流場與尾流變化
XFlow 最適合哪類問題？
齒輪箱與馬達潤滑：浸潤面積（wetted area）、攪拌損失（Churning Loss）計算

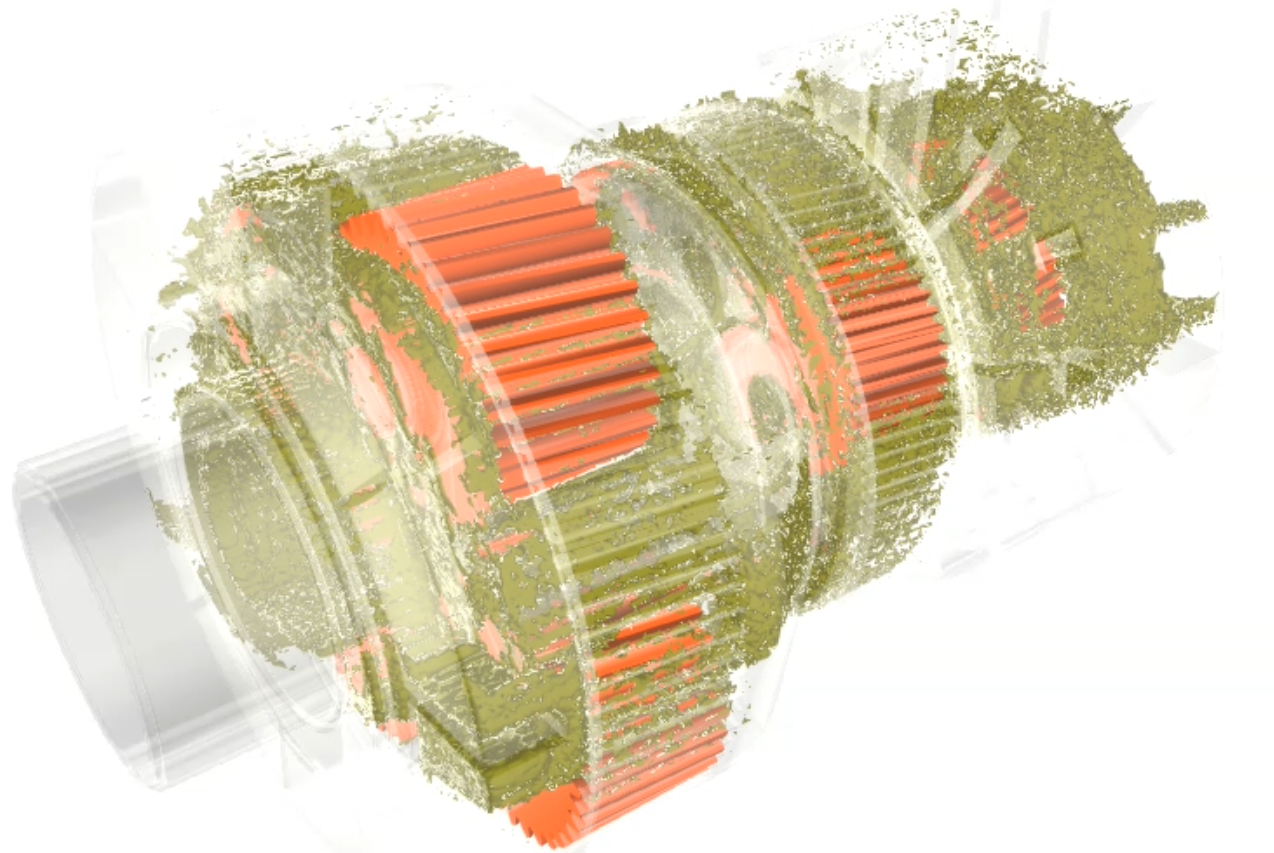

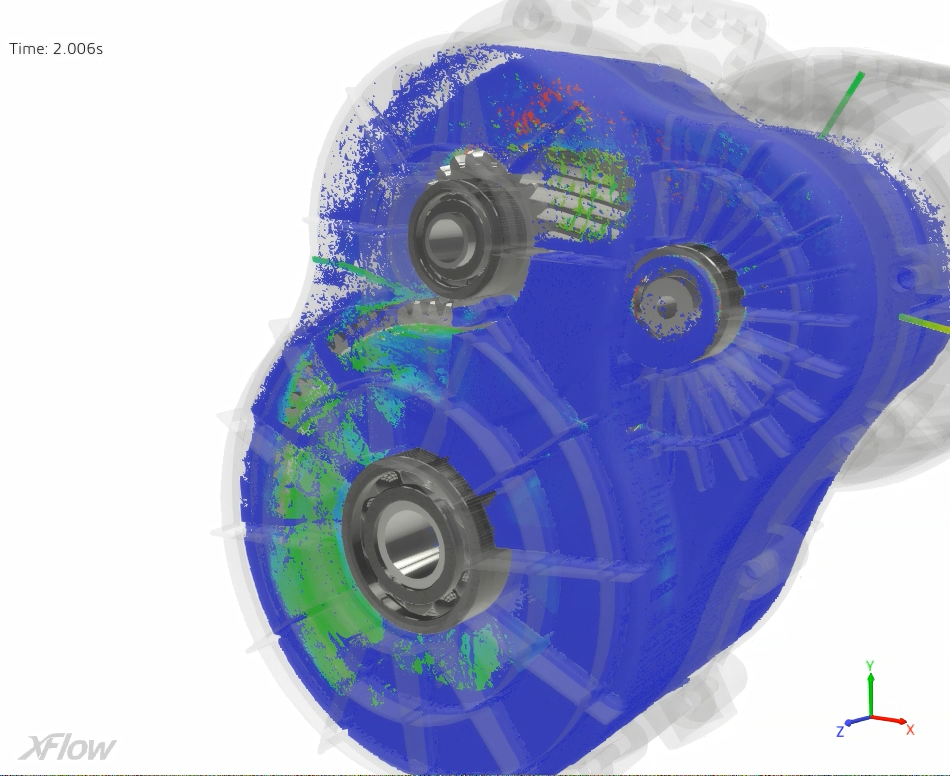

XFlow 可模擬齒輪箱與傳動系統中的潤滑油流動、浸潤面積與攪拌損失
自由液面流動：油箱晃動（Sloshing）、水花飛濺
多相流：氣液兩相、乳化現象
移動幾何體：活塞運動、旋轉葉輪、齒輪嚙合與閥門開關

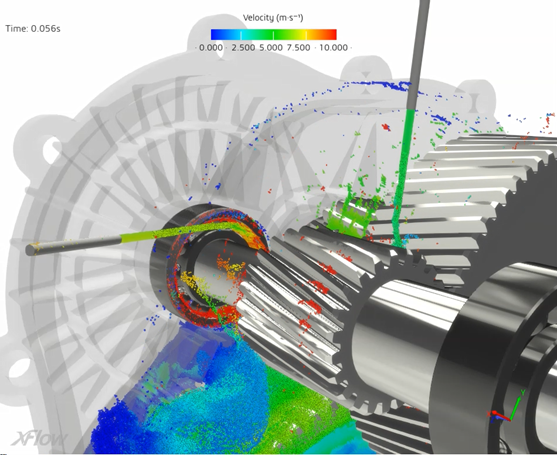

XFlow 適合處理齒輪嚙合、旋轉零件與油液飛濺等複雜移動幾何問題
流固耦合（FSI）：可與 Abaqus 進行耦合分析，同時考慮流場變化與結構響應問題
電動馬達冷卻：油冷電機的熱管理分析
XFlow 的技術優勢
自動格子生成
大幅降低前處理時間——複雜幾何不用手動切網格，Lattice 自動適應幾何形狀。
GPU 加速
原生支援 GPU 並行計算，大幅縮短求解時間。
XFlow 原生支援 GPU 加速，可提升大型暫態 CFD 模擬的求解效率
WMLES 亂流模型
採用 Wall-Modeled Large Eddy Simulation（WMLES）高精度亂流模型，更適合捕捉瞬態渦流、尾流與非定常流動細節。
自適應尾流細化
XFlow 可隨流場發展自動加密近壁、強梯度與尾流區域，更容易捕捉移動物體、渦流脫落與非定常流動特徵。
XFlow vs PowerFLOW，我該選哪個？
兩者都是 SIMULIA 的 LBM CFD 工具，但應用場景不同：
XFlow：適合複雜移動幾何、多相流、潤滑、自由液面與 FSI 問題
PowerFLOW：適合大型外流氣動、氣動聲學（車輛空氣阻力、飛機翼型）
如果你同時有兩種需求，兩個工具可以互補使用。
常見問題
Q：XFlow 真的是完全不用網格嗎？
A：更精準的說法是，XFlow 免除了傳統 CFD 最耗時的體積網格流程，但仍需設定底層 lattice 的解析度。差別在於，你不需要手動建立複雜的體積網格，且 XFlow 對複雜表面、輸入幾何品質與移動零件的容忍度更高。
Q：XFlow 除了流場圖，還能看哪些有用的工程指標？
A：除了速度場、壓力場與自由液面可視化之外，XFlow 也能針對潤滑流程輸出浸潤面積、攪拌損失等量化指標，也可針對動態幾何體計算並輸出熱傳遞係數（HTC），方便做後續熱分析與設計比較。
結語
面對移動幾何、自由液面與潤滑這類傳統網格難以處理的問題，XFlow 以 LBM 免除耗時的體積網格流程，並透過 GPU 加速與自適應細化提升效率與精度。若你的應用涉及齒輪箱潤滑、油箱晃動或流固耦合，XFlow 會是值得評估的工具。誠佳科技的工程團隊樂意協助你規劃合適的 CFD 導入方式。
