SIMULIA CST 電磁模擬分析：從天線到 EMC，全波電磁設計一次整合
SIMULIA 達梭系統模擬產品

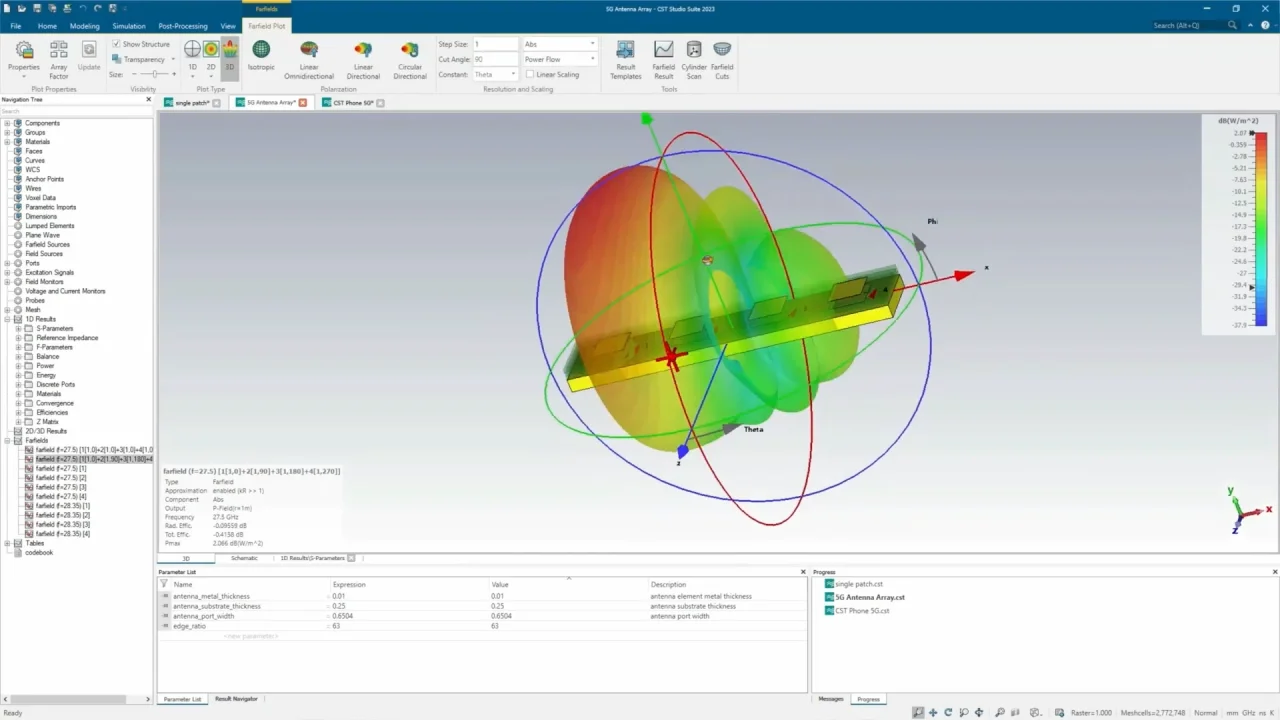

SIMULIA CST 電磁模擬示意圖
SIMULIA CST Studio Suite 是 3D 全波電磁模擬平台，可用於天線、EMC/EMI、線束、PCB 與高頻電子系統設計。
對電子、通訊、車用與半導體產業來說，電磁問題通常不是產品完成後才會出現，而是在天線位置、接地設計、線束路徑、PCB 佈局與機構開孔中就已經埋下風險。若只依賴實體樣品送測，常會遇到認證不過、反覆改版、時程延後與成本增加等問題。
SIMULIA CST Studio Suite 可在設計階段建立虛擬模型，預測天線輻射效率、電磁相容性（Electromagnetic Compatibility, EMC）、電磁干擾（Electromagnetic Interference, EMI）、訊號完整性（Signal Integrity, SI）、電源完整性（Power Integrity, PI）與電磁損耗分佈。工程團隊可以先用模擬找出風險位置，再進行設計修正，降低後續實體測試失敗的機率。
CST 能解決哪些電磁設計問題？

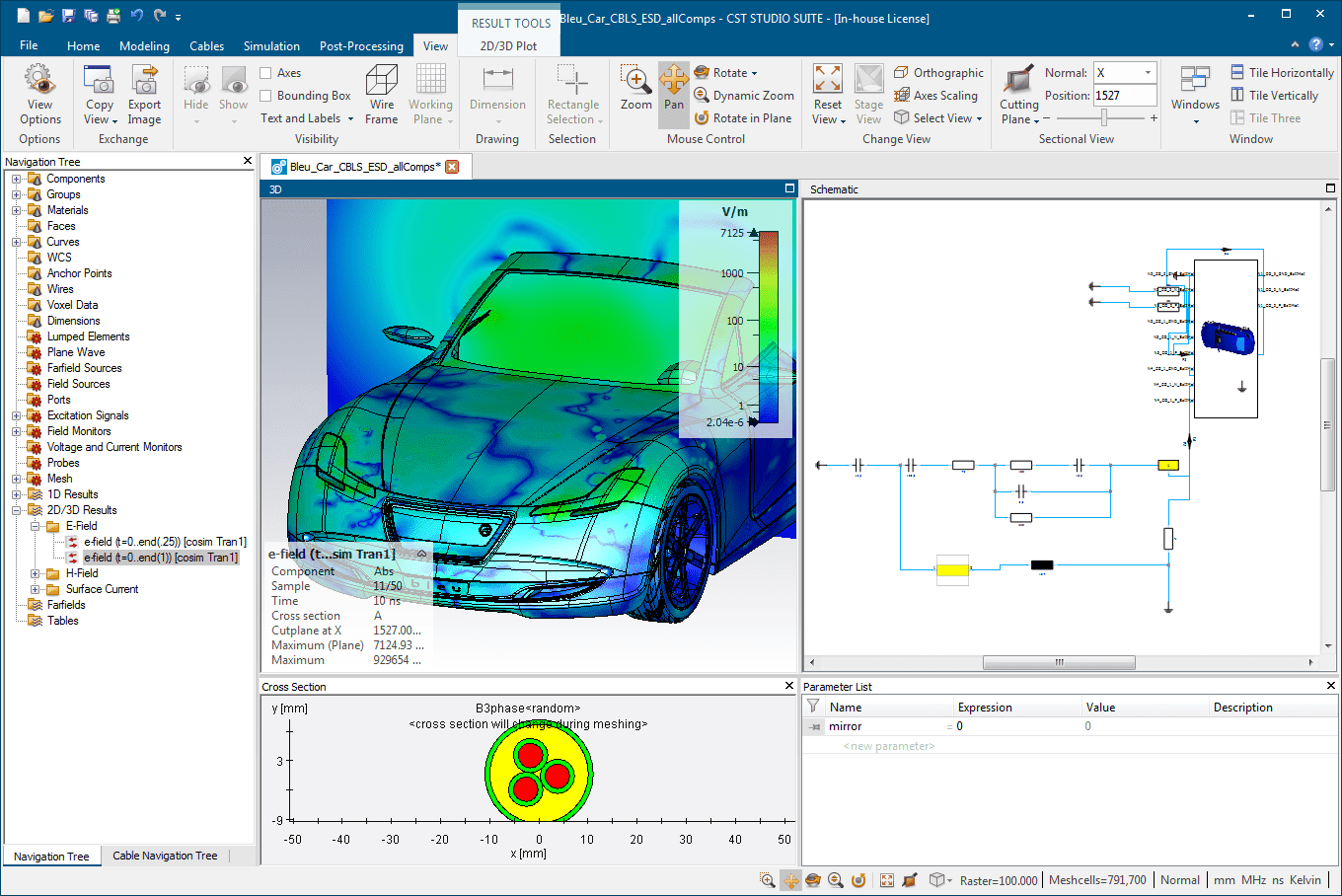

CST介面示意圖
CST 的核心價值，是把不同尺度的電磁問題放在同一套平台中分析。從天線、微波元件、電路板，到整機、線束與人體曝露評估，都可以依照問題特性選擇合適的求解器與模組。
常見應用包括：
* 天線設計與最佳化：分析手機、基地台、衛星通訊、車載 V2X 天線的輻射場型、增益與隔離度。
* EMC/EMI 分析：預測電路板、機箱、開孔、接地與線束造成的傳導干擾或輻射干擾。
* 微波與濾波器設計：評估高頻濾波器、功率分配器、耦合器的 S 參數、插入損耗與共振行為。
* 電力電子與變壓器：分析開關電源、逆變器、車用 OBC、磁性元件的電磁損耗、漏感與寄生效應。
* 生物電磁與 SAR 分析：評估穿戴裝置、醫療植入物或無線裝置對人體組織的電磁曝露量。
* SI/PI 分析：檢查高速差分線、封裝基板、PCB 電源網路的阻抗匹配、串擾與電源雜訊。
CST 有哪些核心求解器與應用模組？
CST 不是單一求解器工具，而是整合多種電磁求解技術的平台。不同求解器適合不同頻率範圍、結構尺寸與分析目標，因此在複雜產品中可以互補使用。
* 時域求解器：以有限積分技術（Finite Integration Technique, FIT）與傳輸線矩陣法（Transmission Line Matrix, TLM）為代表，適合寬頻天線、整機 EMC 與大型開放式結構。一次時域模擬可取得寬頻結果，常用於需要快速觀察頻段響應的問題。
* 頻域求解器：以有限元素法（Finite Element Method, FEM）為基礎，適合單頻、窄頻與高 Q 值諧振結構，例如腔體濾波器、介質共振器與波導。它也支援自適應網格、本徵模分析與週期邊界條件。
* 積分方程求解器：以積分方程（Integral Equation, IE）與矩量法（Method of Moments, MoM）為基礎，通常只需對物體表面網格化，適合大型電大尺寸結構，例如相控陣天線與雷達截面積（Radar Cross Section, RCS）散射分析。
* Cable Studio：專門用於線束與電纜系統，可分析複雜佈線環境下的傳導干擾（Conducted Emission, CE）與輻射干擾（Radiated Emission, RE），常見於車用 EMC 與線束耦合問題。
* PCB Studio：可匯入 PCB 佈局資料，進行 SI、PI 與 PCB 輻射分析，協助工程師在佈線、接地與電源網路設計階段先檢查電磁風險。
哪些產業適合導入 CST？

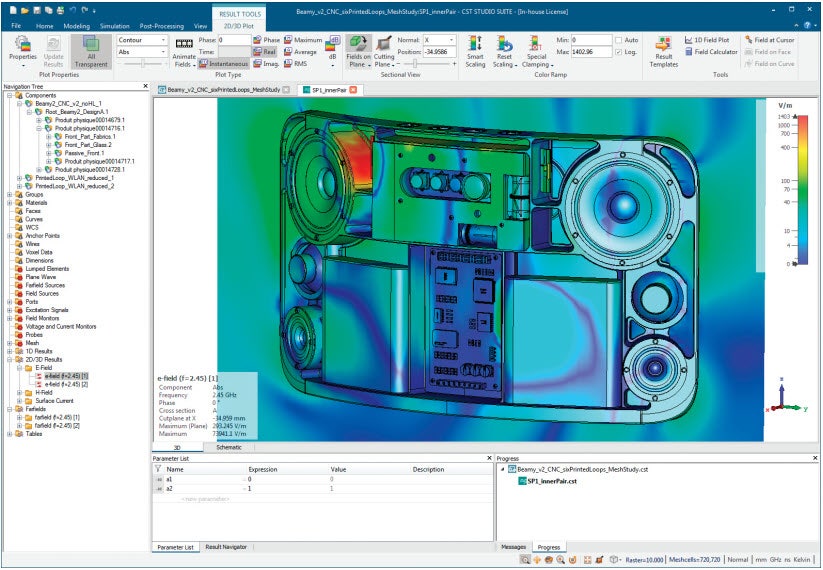

CST 產業應用場景示意圖
CST 適合需要處理高頻、寬頻、整機電磁干擾或跨尺度電磁問題的產業。尤其當產品同時包含天線、PCB、機構外殼、線束與電源模組時，單看局部元件往往不夠，必須把系統層級的耦合路徑一起納入。
常見產業應用包括：
* 消費電子與手機：天線佈局、多天線 MIMO 隔離度、5G mmWave 波束成形與機構整合影響。
* 車用電子與電動車：車載 V2X/GNSS 天線、整車 EMC、逆變器、OBC 與高壓線束電磁干擾。
* 半導體與封裝：先進封裝、Chiplet、CoWoS 類基板的 SI/PI 分析與高頻材料特性評估。
* 通訊與雷達：基地台陣列天線、波束掃描、毫米波雷達感測器與 77 GHz 車用雷達設計。
* 醫療裝置：MRI 線圈、植入式裝置與人體曝露相關的 RF 安全評估。
CST 如何協助 EMC 認證前的設計預篩？

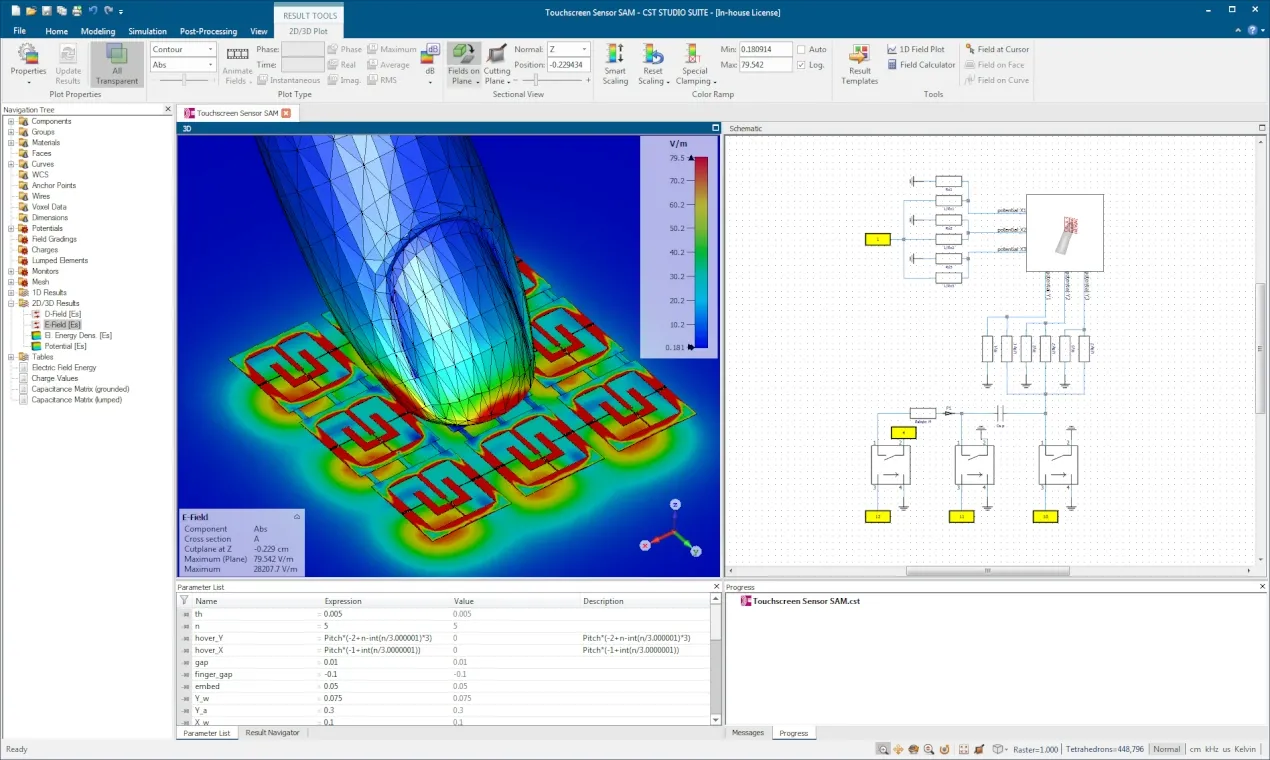

虛擬預篩流程示意圖
CST 的模擬結果不能直接取代 CE、FCC、CISPR 等實體認證測試，但可以作為送測前的設計預篩工具。工程團隊可以先用 CST 找出可能造成輻射或傳導干擾的熱點，再修正設計後送測。
典型流程如下：
1 建立產品電磁模型
先建立天線、PCB、機構外殼、接地結構、線束或關鍵電源模組。若模型範圍很大，可以依分析目標拆分成天線、PCB、線束與整機模型。
2 設定材料與邊界條件
設定金屬、介電材料、磁性材料、損耗參數、接地條件與激發源。若分析線束或 PCB，需確認連接器、走線、屏蔽層與參考地設定是否合理。
3 選擇求解器並分析結果
依問題選擇時域、頻域、積分方程、Cable Studio 或 PCB Studio。結果可觀察電場、磁場、表面電流、遠場輻射、S 參數、串擾、阻抗或電磁損耗分佈。
根據模擬結果調整天線位置、接地方式、屏蔽設計、濾波器配置、線束路徑或 PCB 疊構。實務上，這類虛擬預篩流程常用來減少反覆送測與改版次數。
CST 可以和 Abaqus 做多物理場耦合嗎？
CST 可以和 SIMULIA 其他工具搭配，進行電磁、熱與結構之間的多物理場分析。常見作法是先用 CST 計算功率放大器、天線模組、車用逆變器或高頻元件的電磁損耗分佈，再把損耗場匯入 Abaqus 進行熱傳與熱應力分析。
這種流程適合評估電子元件在運作時的溫升、散熱片效率、焊點可靠度、封裝熱應力與材料界面風險。對高頻電子、電力電子與車用電子來說，電磁設計不只影響訊號與干擾，也會影響熱與結構可靠度，因此跨物理場分析能更接近實際產品狀態。
常見問題
Q：CST 和 ANSYS HFSS 的差別在哪？
A：兩者都是主流全波電磁模擬工具，但設計重點不同。HFSS 以頻域 FEM 為核心，CST 則以時域 FIT 與多求解器整合為特色，適合寬頻天線、整機 EMC、線束與 PCB 電磁干擾等跨尺度問題。實際選型仍要依產品頻段、模型尺寸、分析目標與既有流程決定。
Q：CST 的模擬結果可以直接取代 CE 或 FCC 認證嗎？
A：不可以。CST 模擬不能直接取代法規實體送測，但可以在送測前找出可能的 EMC/EMI 風險。工程團隊通常會用它做虛擬預篩，先修正槽孔、接地、屏蔽、線束與 PCB 佈局問題，再進入正式測試。
Q：沒有電磁背景的工程師適合使用 CST 嗎？
A：可以入門，但仍需要基本電磁觀念與模型設定訓練。CST 有圖形介面、範例模型與精靈式流程，適合電子、電機、通訊與車用工程師建立初步分析能力。若要處理進階 EMC、毫米波、線束耦合或多物理場問題，建議搭配顧問輔導或專案導入。
Q：CST 可以分析 PCB 和線束嗎？
A：可以。CST 的 PCB Studio 可用於 PCB 的 SI、PI 與輻射分析，Cable Studio 則可用於線束與電纜系統的傳導干擾、輻射干擾與耦合路徑評估。這對車用電子、電力電子與高頻系統特別重要，因為很多 EMC 問題都來自 PCB、線束與機構之間的交互作用。
Q：CST 可以做電磁、熱、結構耦合分析嗎？
A：可以。常見流程是先用 CST 計算電磁損耗，再把損耗分佈帶入 Abaqus 做熱傳與熱應力分析。這種方式適合評估功率放大器、逆變器、天線模組、散熱片與封裝結構的可靠度。
結語
SIMULIA CST Studio Suite 的價值，不只是建立單一天線或微波元件模型，而是協助工程團隊把天線、PCB、線束、機構外殼與電源模組之間的電磁耦合關係一起納入設計判斷。透過時域、頻域、積分方程、Cable Studio 與 PCB Studio 等工具，工程師能在產品送測前先找出 EMC/EMI、SI/PI 與電磁損耗風險，減少後期改版壓力。若你正在處理天線設計、整機 EMC、車用線束、PCB 電磁干擾或電磁熱結構耦合問題，歡迎與誠佳科技的工程團隊討論合適的 CST 分析流程。
