Abaqus 橡膠按鍵 CAE 分析案例｜從材料校正到力位移曲線驗證

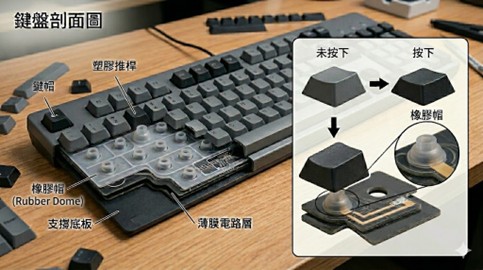

鍵盤零件圖

       在鍵盤與人機介面產品中，橡膠按鍵的手感、回饋點與回彈表現，往往直接影響使用者對產品品質的感受。這次案例聚焦於 Rubber Dome 設計與 CAE 驗證，目標是在有限的結構高度內，建立可對應實際手感的分析流程，協助團隊更有效率地完成按鍵開發與參數調整。

背景

       本案針對橡膠圓頂按鍵的設計需求展開，主要對象包含 QWERTY 長鍵、功能鍵與 power button 等不同類型按鍵。專案初期即設定明確的 FTF 規格，例如在 3.0 mm 高度設計下，目標行程為 1.0 mm，並對峰值力量、峰值行程 與 click ratio 設定對應區間，作為設計與驗證的共同基準。

       由於 Rubber Dome 的力學行為具有高度非線性，若只依賴傳統試模與實測修正，往往需要反覆調整材料與幾何，才能逼近理想鍵感。因此，本案導入 CAE 方法，透過有限元素分析先建立可量化的模擬模型，讓設計階段就能預測力位移曲線、最大應力位置與按壓回饋特性，進一步縮短開發時間。

成果

       本案最大的成果，在於成功建立一套可與實驗對照的 Rubber Dome CAE 驗證流程。經過材料參數調校後，CAE 與實驗在峰值力量、觸底力量與按壓行程等指標上的誤差，兩種模型皆可控制在 ±10% 以內，顯示模擬結果已具備實際設計參考價值。

       而且在不同rubber dome 幾何雖會影響按鍵手感，但已可透過 CAE 迅速找到接近規格的設計方向。整體來看，分析結果已可有效支援設計決策，尤其在前期概念驗證與參數篩選階段，能大幅降低反覆打樣的成本。

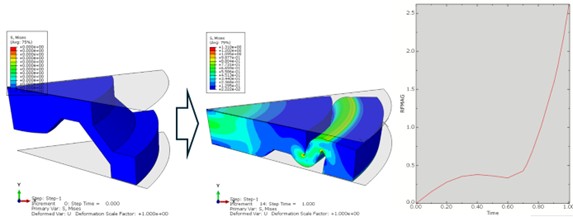

Rubber Dome 按壓過程與力量位移曲線

技術特點

       本案例的核心技術之一，是橡膠材料模型的校正。團隊先導入材料密度與超彈性參數，並比較 Ogden 模型係數，重新調整 mu、alpha 與 D 值，使材料行為更貼近實際成型後狀態。 對 Rubber Dome 這類大變形零件而言，材料模型是否準確，往往比幾何細節更直接影響曲線是否可信。

       另一項關鍵為各零件接觸與自接觸設定。模型中同時定義了多個接觸對，並加入自接觸條件，以模擬橡膠在按壓過程中的大變形的局部折曲與回彈行為。 這種設定讓模擬不只是靜態變形，而是能重現按鍵在實際操作時的非線性轉折與觸感變化。

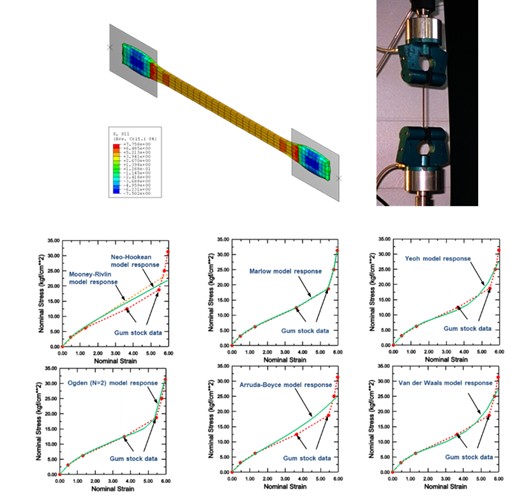

橡膠材料模型校正

延伸應用

       這套 Rubber Dome CAE 方法，不僅適用於單一鍵盤專案，也能延伸到各類人機介面產品的按鍵設計，包括筆電鍵盤、工控面板、醫療設備按鍵、車載控制按鈕與消費性電子產品的觸動開關…等。 對企業而言，最有價值的地方在於可以把「手感」這種原本較難量化的經驗，轉化成可比較、可最佳化的工程數據。

       若從開發流程來看，CAE 的角色已不只是驗證，而是設計前移的工具。當材料、幾何與接觸條件被建立成穩定流程後，工程團隊便能在新產品開發初期快速評估，提前排除不符合規格的方案，並在誤差可控的前提下，支援更快、更穩定的產品開發。

結語

       橡膠按鍵的「手感」過去高度依賴試模與經驗，難以量化。本案以 Abaqus 建立可與實驗對照的 Rubber Dome CAE 流程，把材料校正與接觸設定納入，使力位移曲線誤差控制在 ±10% 以內，讓原本抽象的手感得以轉化為可比較、可最佳化的工程數據。若你有橡膠按鍵或人機介面產品的 CAE 需求，誠佳科技的工程團隊樂意提供協助。
