煞車碟片輕量化設計成功案例：Abaqus+Tosca減重16.8%應力分析實測

機車剎車碟盤

       在機械零組件開發中，煞車碟片屬於承受高載重與高安全要求的關鍵部件。若僅依賴經驗法則、反覆試作與實體測試，不僅容易拉長開發時程，也會增加材料與試作成本。為了在產品早期階段就建立更有效率的設計決策，本案導入 Abaqus 與 Tosca 進行結構分析與拓樸最佳化，目標是在維持強度與安全性的前提下，達成輕量化設計。

背景

       本案例的設計目標聚焦於兩件事：第一，煞車碟片不可發生永久變形與結構疲勞，且等效應力必須低於材料疲勞限；第二，整體重量需達成 10% 以上的減重目標。初始設計階段，團隊即先建立有限元素模型，將可設變區域納入分析範圍，並設定外圈自由度拘束、碟片扭矩載荷與螺孔連結條件，使模擬結果更貼近實際使用情境。

成果

       經 Abaqus 分析後，原始結構的最大等效應力仍低於材料疲勞限，符合設計安全要求。在 Tosca 拓樸最佳化後，整體結構重量由 2.62 kg 降至 2.18 kg，減重約 16.8%，不僅達成原先設定的 10% 以上輕量化目標，也保留了足夠的結構強度與使用安全性。

       針對可設變區域，重量更由 1.177 kg 降至 0.736 kg，減幅約 37.5%，顯示最佳化演算法成功辨識出低貢獻材料區域，讓材料配置更集中於主要受力路徑，且減重並未造成關鍵受力表現惡化，實現了輕量化與結構可靠性的平衡。

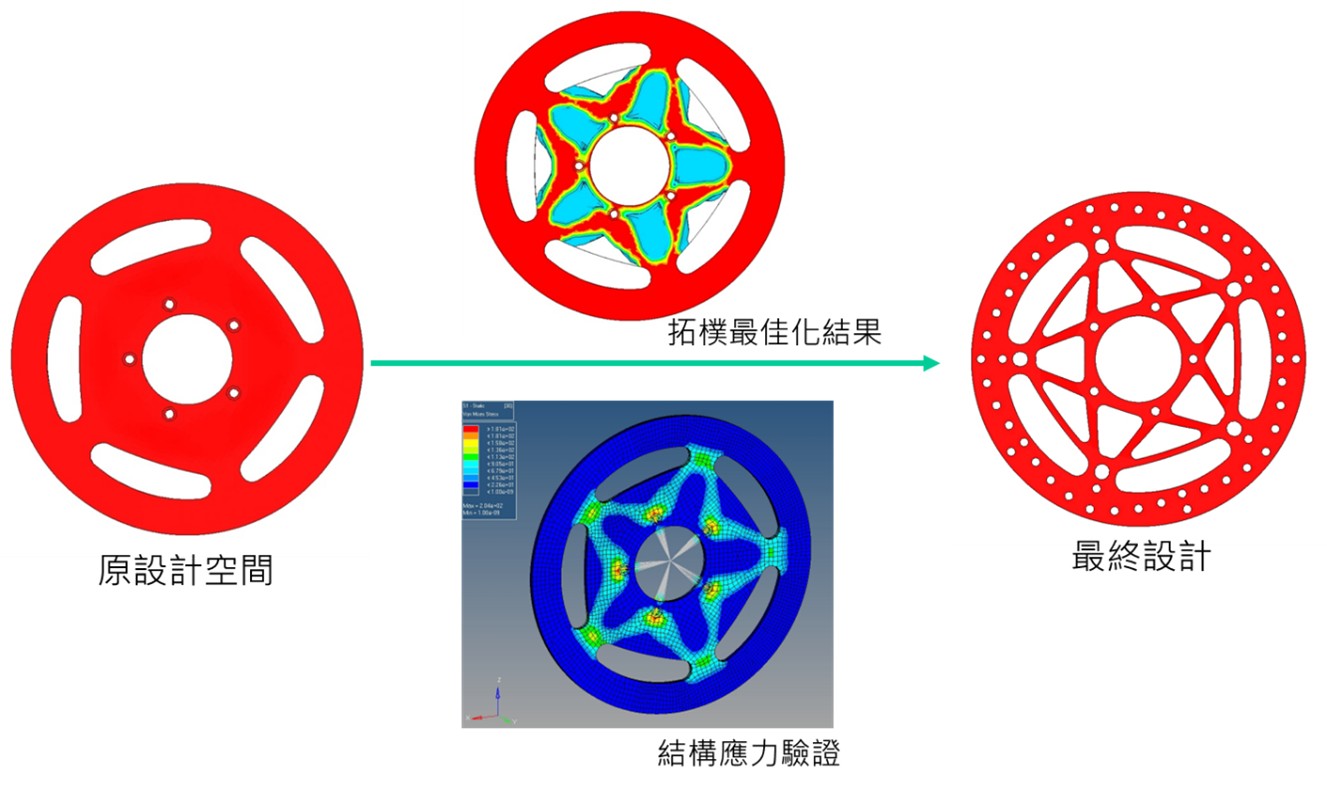

Abaqus + Tosca 開發流程示意圖

技術特點

       本案的核心技術，在於以 Abaqus + Tosca 建立「先驗證、再最佳化」的數位設計流程。Abaqus 負責建模、邊界條件設定與等效應力分析，先確認原始結構在扭矩載荷下的安全裕度；Tosca 則進一步針對可設變區域進行拓樸最佳化，尋找更有效率的材料分布方式。

       相較於傳統依賴師傅經驗與反覆打樣的方式，CAE 流程能在圖面階段就先發現結構問題，避免不必要的材料浪費與試作成本，讓設計修正更早發生，也更可控。

       此外，本案並非單純追求最低重量，而是以應力限制作為前提，確保輕量化結果仍符合工程安全標準。這也是結構最佳化真正有價值的地方：不是把材料拿掉，而是把材料放在最需要的位置。

延伸應用

       這套方法不只適用於煞車碟片，也能延伸至吊鉤、支架、旋轉件、搬運零件與各類高負載金屬構件。只要產品同時面臨重量、剛性與安全性的多重要求，就能透過 Abaqus 與 Tosca 找到更合理的結構配置。這類分析驅動設計已逐漸成為縮短開發週期、降低試作次數、提升產品成熟度的重要工具。

       對企業而言，越早在概念設計或圖面階段導入模擬與最佳化，越能把風險留在數位模型中解決，而不是在實體打樣後才付出代價。

結語

       煞車碟片是高載重、高安全要求的關鍵件，傳統靠經驗與打樣容易拉長時程、增加成本。本案以 Abaqus + Tosca 建立「先驗證、再最佳化」流程，在應力限制的前提下將整體重量減輕約 16.8%、可設變區域減幅達 37.5%，同時維持結構強度與安全。如同案例所言，結構最佳化的價值「不是把材料拿掉，而是把材料放在最需要的位置」。若你有輕量化與結構最佳化需求，誠佳科技的工程團隊樂意提供協助。
