fe-safe 疲勞分析

       焊縫疲勞分析是結構耐久設計中非常關鍵的一環，尤其在壓力容器、車輛底盤、海工結構、機械設備與鋼構件中，焊接接頭往往是最先發生損傷的位置。對 CAE 工程師來說，真正的挑戰不只是找出最大應力，而是如何用一套穩定、可重複、且具工程意義的方法來預估焊縫壽命。

       在眾多方法中，Verity Structural Stress Method 是近年相當受重視的焊縫疲勞評估技術。它的優點是對網格敏感性較低，能搭配 fe-safe 與 Abaqus 建立一套實用的疲勞分析流程，讓焊縫壽命評估更接近真實工程情境。

焊縫為什麼是疲勞失效熱點

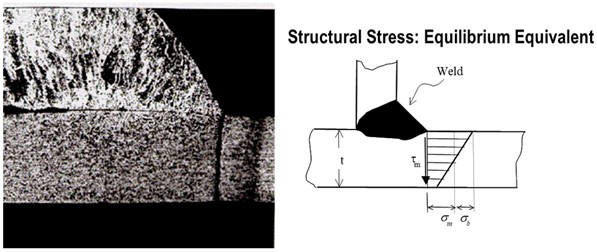

焊接破壞及受力示意圖

       焊接接頭的幾何形狀通常不連續，焊趾、焊根、焊波與局部過渡區都容易產生明顯應力集中。當結構反覆承受載荷時，裂縫往往會從這些位置萌生，並逐步擴展成疲勞失效。

傳統焊縫疲勞分析的限制

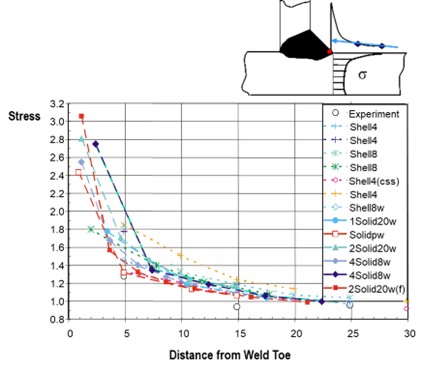

焊接應力集中狀態示意圖

       傳統焊縫疲勞分析常見做法包括名義應力法、熱點應力法與局部應力法。這些方法各有用途，但在複雜幾何或多載荷條件下，往往容易受到網格大小、元素排列與局部應力峰值的影響。

       最大的問題是，局部峰值應力不一定代表真實的疲勞危險程度。若模型網格更細，應力值可能持續上升，導致結果缺乏一致性。這就是為什麼工程上需要一種更穩定的焊縫疲勞評估方法。

什麼是 Verity Structural Stress Method

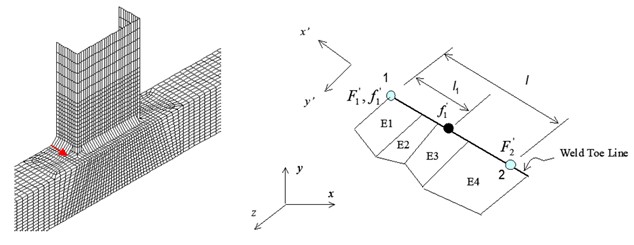

Verity Structural Stress Method 示意圖

       Verity Structural Stress Method 的核心概念，是以結構應力為基礎來評估焊縫疲勞，而不是直接依賴單一元素的局部應力峰值。這種方法強調網格不敏感性，也就是說，即使模型網格密度不同，分析結果仍能保持相對穩定。

       在實務應用上，Verity 方法通常會配合主 S-N 曲線進行壽命預估。它的優勢在於能把焊縫疲勞問題轉化成較容易標準化處理的工程流程，特別適合大型結構、焊接框架與多接頭系統的分析。

Abaqus 與 fe-safe 的工作流程

       在這套流程中，Abaqus 負責有限元素建模與結構分析，fe-safe 則負責疲勞後處理與壽命評估。Abaqus 提供應力、應變或載荷歷程，fe-safe 再根據材料疲勞參數與焊縫評估方法計算損傷與壽命。

Verity 焊縫疲勞實作步驟

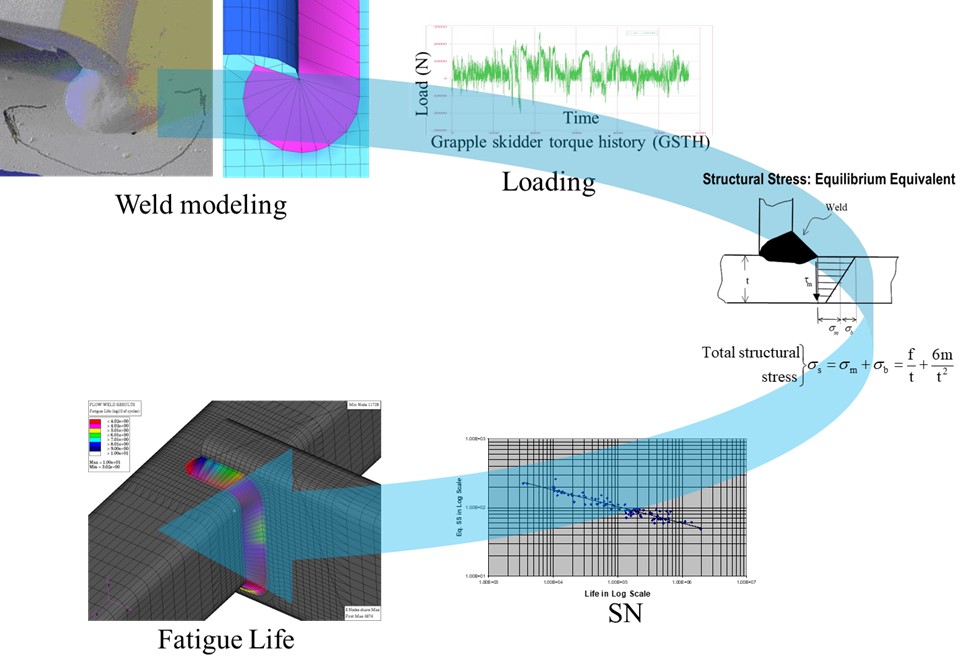

焊縫疲勞分析流程

1 建立 Abaqus 結構模型

       先在 Abaqus 中建立完整的結構幾何、材料定義、邊界條件與載荷條件。對焊縫分析來說，焊接接頭附近的幾何描述要盡量合理，因為過度簡化可能會影響疲勞判讀。

2 執行結構分析

       依需求選擇線性靜力分析、週期載荷分析或多工況分析。若是疲勞問題，常見做法是先取得結構在代表性載荷下的應力響應，再交由 fe-safe 做壽命評估。

3 將結果匯入 fe-safe

       完成 Abaqus 分析後，將結果匯入 fe-safe，並啟用 Verity 焊縫疲勞模組。此時需要定義焊縫位置、接頭型式、分析路徑與對應的載荷事件。

4 設定焊縫評估參數

       在 fe-safe 中，需根據分析對象設定焊縫幾何、材料疲勞參數與評估方法。Verity 方法不是直接看焊趾局部元素的應力峰值，而是根據焊趾附近的節點力與力矩，換算成結構應力來評估焊縫疲勞壽命。

5 檢視壽命分佈與失效位置

       分析完成後，觀察壽命雲圖、損傷分佈與最危險位置。一般會特別關注焊趾、焊根與幾何歧異處，因為這些位置最容易出現疲勞裂縫。

適用產業與應用情境

       Verity Structural Stress Method 特別適合應用於焊接結構比例高、可靠度要求高的產業。常見領域包括車輛結構、商用車底盤、機械設備、壓力容器、鋼構建築、能源裝置與海工設備。對這些產業而言，焊縫不只是連接零件的手段，更是影響產品安全性與使用壽命的關鍵部位。透過標準化的疲勞分析流程，企業能更有效控管設計風險，並提升產品開發效率。

結語

       焊縫疲勞分析的目的，不只是找出哪裡會失效，更重要的是建立可重複、可比較、可支援設計決策的分析方法。Verity Structural Stress Method 結合 fe-safe 與 Abaqus，提供了一條更適合工程實務的焊縫壽命評估路徑。對希望提升結構可靠度、縮短驗證週期並降低反覆試驗成本的企業而言，這套方法值得納入標準 CAE 流程中，作為焊接結構設計與驗證的重要工具。
