CAE 工程師如何用 Tosca 提升結構設計效率

       在產品開發越來越重視輕量化與高性能的今天，結構最佳化已經成為 CAE 工程師不可或缺的工作流程。Tosca 與 Abaqus 的整合，讓工程師能先透過有限元素分析掌握結構受力行為，再進一步以拓撲最佳化找出更有效率的材料分布方式。這樣的流程不只適合新產品開發，也非常適合既有零件的減重、補強與設計改善。

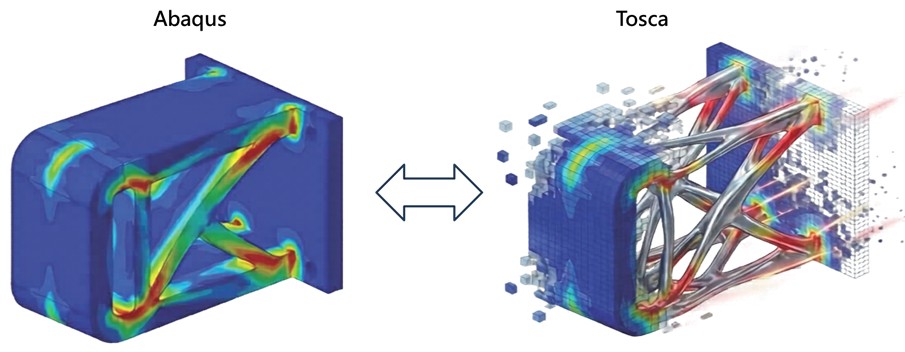

Tosca 偕同 Abaqus 進行拓樸最佳化分析

為什麼要結合 Abaqus 與 Tosca

       Abaqus 的強項在於建立高可信度的結構分析模型，能處理靜力、接觸、非線性材料與複雜邊界條件。Tosca 則是在這些分析結果的基礎上，進行拓撲最佳化、形狀最佳化與尺寸最佳化，幫助工程師更快找到理想的結構配置。對 CAE 工程團隊來說，兩者結合的價值在於：先用分析確認問題，再用最佳化縮短設計探索時間。

       在實務上，這種流程特別適合需要兼顧剛性、重量與製造性的零件，例如支架、連接件、機構骨架與車用結構件。若只靠手動修改幾何，往往需要多次試算與反覆驗證；但透過 Abaqus 與 Tosca 的整合，可以讓設計方向更明確，效率也更高。

案例主題：懸臂支架的拓撲最佳化

本案例以一個常見的懸臂支架為例。這類零件一端固定、另一端承受外力，常見於機械設備、電子產品或車用結構中。由於受力路徑明確，但局部容易出現應力集中，因此非常適合用來示範 Abaqus 與 Tosca 的完整流程。

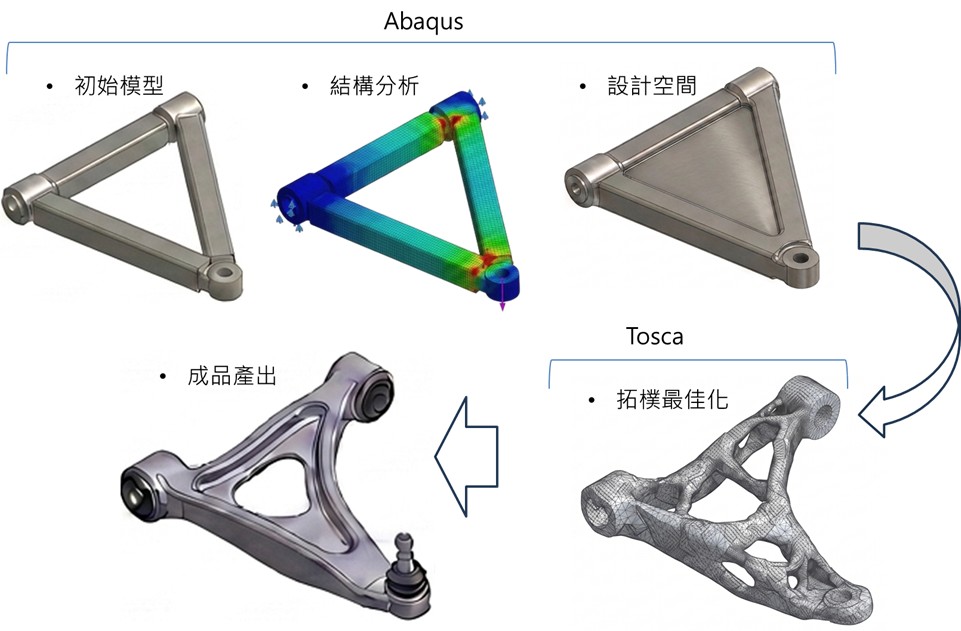

Abaqus 結合 Tosca 拓樸最佳化分析流程

Abaqus 建模重點

       在 Abaqus 建模時，建議先區分設計區與非設計區。設計區是允許 Tosca 調整材料分布的範圍，而非設計區則通常包含螺絲孔、安裝面、接觸區或功能必須保留的部分。這樣可以避免最佳化後的幾何破壞組裝需求，也能讓結果更接近實際產品設計。

       此外，在進入 Tosca 之前，最好先完成一次基準分析，確認最大變形位置、主要受力路徑與高應力區域。這不僅有助於後續設定目標函數，也能幫助工程師判斷最佳化結果是否合理。

Tosca 拓撲最佳化設定

       Tosca 的核心在於目標與約束條件的設定。若專案以減重為主，可以設定體積最小化；若更重視剛性，則可採用位移最小化或多工況條件下的性能限制。對實際產品而言，最佳化並不是越激進越好，而是要在性能、重量與可製造性之間取得平衡。

       因此，常見做法是加入體積保留比例、對稱條件與製造限制。這些條件可以避免結果過度分散、產生不合理細梁或無法加工的幾何形狀。對工程團隊來說，這一步決定了結果是否真的能回到產品開發流程，而不只是停留在理論最優解。

結果判讀與設計修正

       Tosca 完成運算後，會輸出材料分布結果。高密度區代表主要承載路徑，低密度區則代表可移除材料的區域。工程師在判讀時，不能只看外觀是否變得更簡潔，而應重點檢查載重路徑是否連續、支撐是否足夠，以及保留區是否仍符合裝配功能。

實務應用價值

       SIMULIA Tosca 與 Abaqus 的整合，最大的價值在於建立一套完整的分析與最佳化閉環。Abaqus 負責驗證受力行為，Tosca 負責探索更有效率的結構方案，最後再回到 Abaqus 進行強度、剛性或疲勞驗證。這樣的流程能有效縮短設計迭代時間，也能降低原型修改成本。

結語

       對 CAE 工程師來說，Abaqus 與 Tosca 不只是兩套軟體，而是一套從分析到最佳化的完整設計方法。當結構分析與拓撲最佳化真正串接在同一個流程中，工程團隊就能更有效率地收斂設計、降低試誤成本，並提升產品的性能與競爭力。這也是 SIMULIA 工具在現代工程開發中最具價值的地方。
