Abaqus 在電子產品可靠度分析的優勢：熱–結構耦合與封裝應力一次看懂

技術專欄　＞　Abaqus 電子產品可靠度分析

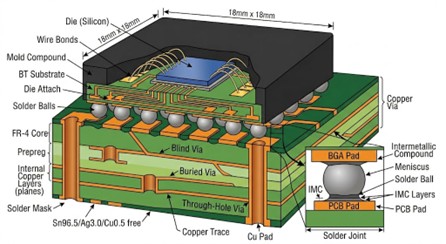

電子產品封裝示意圖

       電子產品越來越小、功能越來越多，內部結構卻也越來越複雜。對電子業來說，產品可靠度不只是出貨後的驗證問題，更是設計階段就必須先考慮的重點。像是封裝翹曲、焊點疲勞、PCB 板彎、材料界面剝離，這些問題常常不是單一受力造成，而是溫度變化與結構應力一起作用後才慢慢浮現。

       這也是為什麼越來越多工程師會使用 Abaqus 來做電子產品可靠度分析。Abaqus 不只可以做結構分析，也能整合熱分析、材料非線性、接觸行為與溫度依存材料性質，特別適合用在電子封裝、PCB、BGA、CSP、焊點與多材料界面分析。

電子產品為什麼需要熱–結構耦合分析？

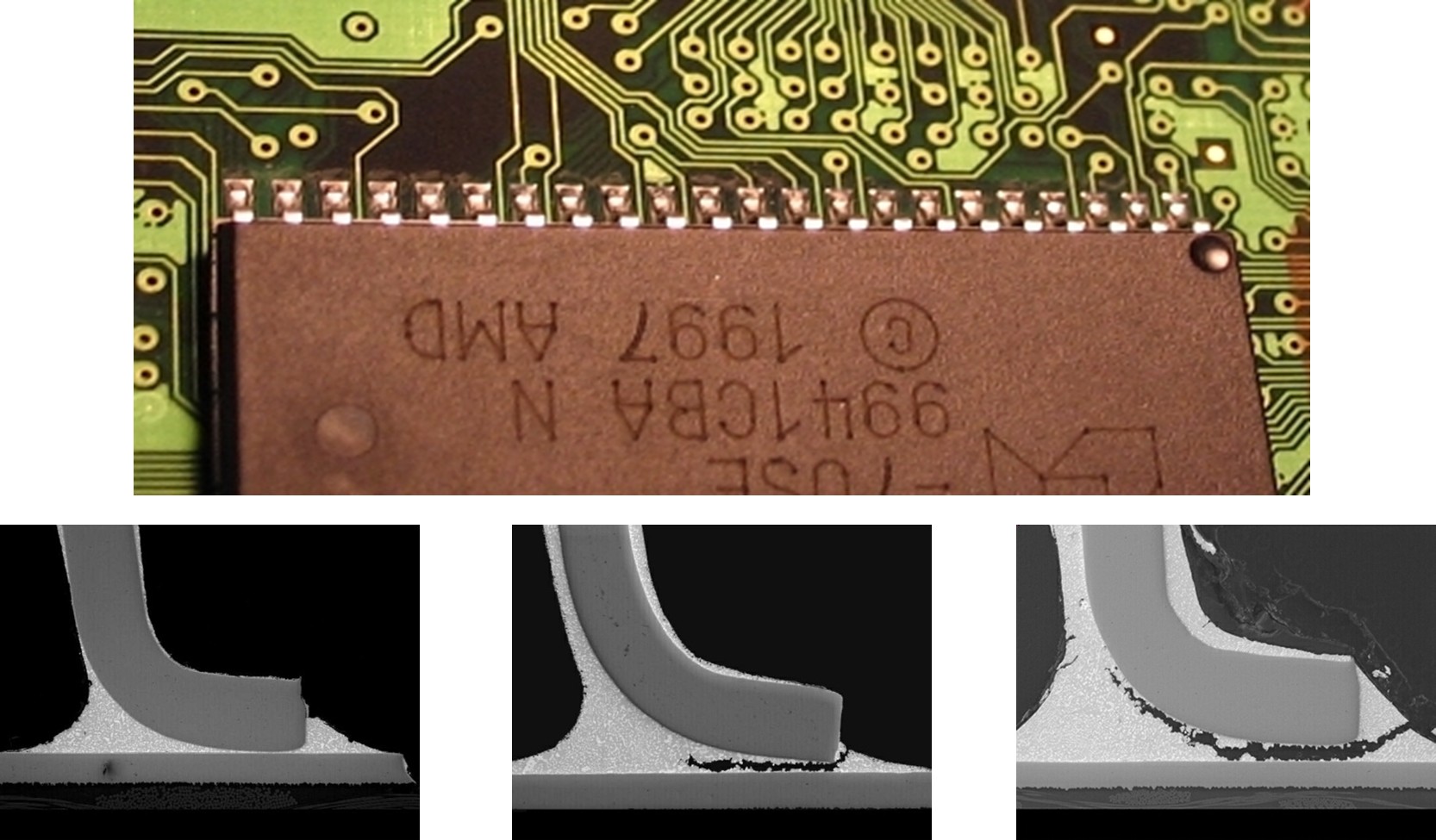

焊點疲勞與界面失效示意圖

       很多電子產品的失效，都和熱有關。當產品開機、待機、充放電或經歷回焊製程時，溫度會不斷變化，而不同材料的熱膨脹係數不同，這就會造成材料之間互相拉扯，進而產生熱應力。

例如：

       如果只做結構分析，往往只能看到某個瞬間的應力分布；但若把溫度場一起考慮，才能更接近實際產品在使用過程中的失效行為。

Abaqus 在熱–結構耦合上的優勢是什麼？

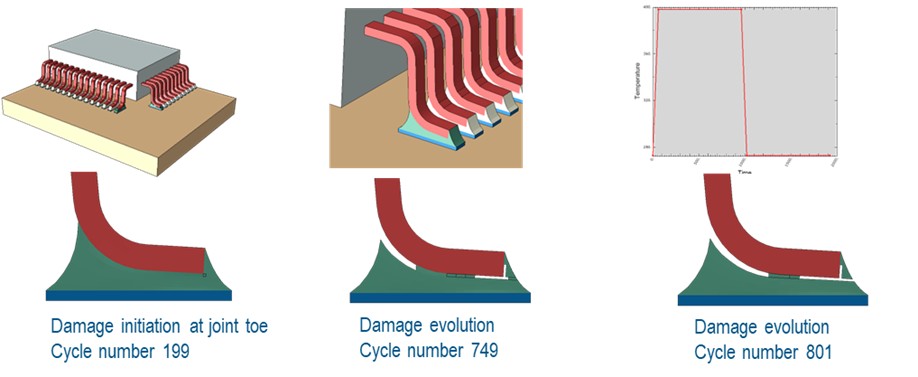

熱循環負載下造成結構破壞示意圖

       Abaqus 的一大優勢，就是可以把熱分析和結構分析放在同一套流程裡處理。實務上常見兩種方式：

       Abaqus 也能同時處理多種材料模型、接觸問題與溫度依存特性，因此非常適合電子封裝這種多材料、高非線性、局部應力集中的應用場景。

電子封裝與 PCB 分析流程怎麼做？

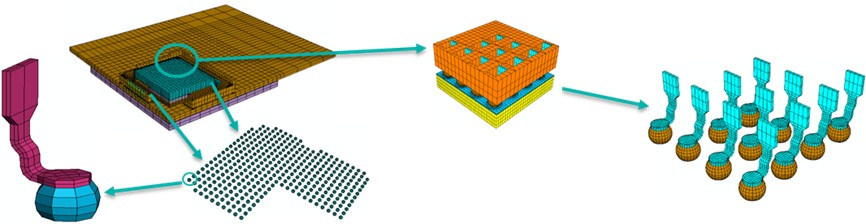

封裝結構網格示意圖

       在電子封裝分析中，焊球、界面層與封裝邊角通常是應力集中區域，因此需要局部細網格。如果要用 Abaqus 做電子產品可靠度分析，通常可以依照以下流程進行。

1 建立幾何模型與網格

先建立封裝、PCB、焊點、基板與支撐結構。網格不一定要全域都很細，但焊球、封裝邊角、接合界面、TSV 等高風險區域，通常需要局部加密。

2 設定材料參數

電子產品的材料通常不只線彈性，還要考慮：

這些參數會直接影響熱應力和翹曲結果。

3 輸入熱載入條件

常見熱載入包括：

這些條件都可能造成封裝內部的殘留應力與疲勞累積。

4 分析結構反應

在溫度載入後，再觀察結構變形、應力集中與損傷區域。常用的評估指標包括：

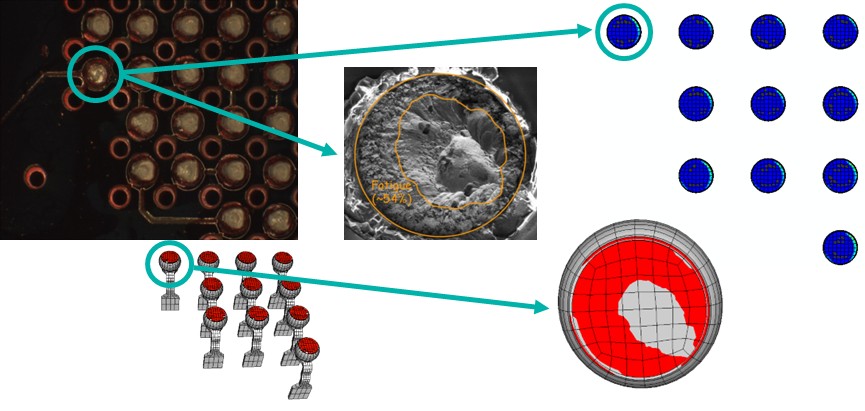

分析結果與實際破壞比較圖

為什麼 Abaqus 特別適合電子業？

       Abaqus 的價值，不只是功能齊全，而是它真的很適合處理電子業常見的複雜問題。

首先，它可以把熱分析與結構分析整合在同一平台，減少不同軟體之間反覆轉檔的時間，也降低模型傳遞誤差。

其次，它對材料非線性、接觸和溫度依存行為的支援度很高，這對電子封裝和焊點分析非常重要，因為這些位置往往就是最先失效的地方。

最後，Abaqus 不只是用來看「應力有多大」，而是能幫助工程師更早發現可能的失效風險，進一步優化設計，提升產品可靠度。

結語

       電子產品的可靠度問題，往往是熱與結構交互作用後才浮現的結果。透過 Abaqus 的熱–結構耦合分析，工程團隊能在設計前期就掌握封裝翹曲、焊點疲勞與 PCB 板彎等風險，並依據順序耦合或完全耦合的需求選擇合適流程，做出更可靠的設計決策。若你正面臨電子封裝或 PCB 的可靠度挑戰，歡迎與誠佳科技的工程團隊討論合適的分析方案。
